Ce que vous devez savoir sur la fondation pour mur de soutènement
Points clés à retenir :
- La poussée des terres multiplie par 2 ou 3 si l’eau s’accumule derrière le mur, d’où l’importance du drainage
- Pour tout mur de plus de 2 m de hauteur, un bureau d’études structure est obligatoire selon le DTU 13.12
- Plus de 10 000 communes françaises sont exposées au risque de retrait-gonflement des argiles selon le BRGM
- La profondeur hors gel varie de 50 à 80 cm selon la région climatique et doit respecter l’arrêté du 26 octobre 2011
- Un mur en T inversé ou cantilever devient la solution de référence au-delà de 1,5 m de hauteur
Un mur de soutènement qui s’incline, qui fissure ou qui s’effondre carrément : j’en ai vu. Et à chaque fois, le problème vient du bas. La fondation pour mur de soutènement est la partie que personne ne voit, mais c’est elle qui tient tout. Mal conçue, mal dimensionnée, mal exécutée – et le mur part. Pas dans dix ans. Parfois en deux hivers.
La poussée des terres est une force que les gens sous-estiment systématiquement. Un mètre cube de terre humide pèse entre 1 600 et 2 000 kg. Multiplie ça par la hauteur du mur et la longueur de l’ouvrage, et tu comprends pourquoi une fondation bâclée ne pardonne pas.
Dans cet article, je te donne les bases réelles pour dimensionner et construire une fondation solide. Pas de théorie creuse : du concret, des chiffres, ce que j’applique sur mes chantiers.
Pourquoi la fondation d’un mur de soutènement est différente des autres ?
Un mur de façade ou un mur de clôture supporte essentiellement son propre poids. Un mur de soutènement, lui, travaille différemment. Il reçoit des efforts horizontaux constants, liés à la poussée des terres derrière lui.
Ces efforts cherchent à faire glisser ou basculer le mur vers l’avant. La fondation doit donc résister à ces deux modes de rupture. Une simple semelle filante non armée ne suffit pas – c’est une erreur que je vois encore trop souvent chez des particuliers qui font construire au moins-disant.
⚠️ D’après les données du Bureau de Recherches Géologiques et Minières (BRGM), plus de 10 000 communes françaises sont exposées au risque de retrait-gonflement des argiles. Sur ces sols, une fondation sous-dimensionnée pour un mur de soutènement peut se déstabiliser en quelques cycles de sécheresse et de pluie.
Le sol joue un rôle décisif. La portance du sol détermine la surface minimale d’appui nécessaire. Sur un sol argileux ou hétérogène, les contraintes admissibles chutent parfois à 1 bar. Sur un bon sol sableux ou rocheux, on monte à 3 ou 4 bars. Ce n’est pas la même fondation du tout.
Quelle fondation choisir selon la hauteur du mur ?
Le type de fondation découle directement des dimensions du mur et de la nature du sol. Voici ce que j’utilise sur mes chantiers selon les cas.
La semelle filante en béton armé classique
Pour un mur de soutènement de moins de 1,5 m de hauteur, une semelle filante en béton armé suffit généralement. La largeur de semelle représente au minimum 1,5 à 2 fois l’épaisseur du mur. La profondeur doit respecter la profondeur hors gel, soit 50 à 80 cm selon la région climatique (référence : carte des zones de gel de l’arrêté du 26 octobre 2011 intégré au DTU 13.11).
On coule d’abord un béton de propreté de 5 à 10 cm avant de positionner les armatures. Ce béton de propreté évite la contamination du ferraillage par la terre et garantit un appui propre pour le coffrage. Ne zappe pas cette étape !
Le mur en T inversé ou mur cantilever
Au-delà de 1,5 m de hauteur, le mur en T inversé (aussi appelé mur cantilever) devient la solution de référence. Son principe : une semelle large à la base, avec un talon arrière qui s’étend sous le remblai. Le poids des terres sur ce talon compense la poussée horizontale.
Ce système est autostable par conception. Le ferraillage et coffrage sont plus complexes à réaliser, mais la résistance au glissement et au basculement est incomparable. Pour un mur de 2 m de hauteur, la semelle peut faire 1,2 à 1,6 m de large – parfois plus selon le sol.
💡 Le DTU 13.12 fixe les règles de calcul des fondations superficielles. Pour un mur de soutènement de plus de 2 m, un bureau d’études structure doit impérativement être consulté. Ce n’est pas une recommandation, c’est une obligation réglementaire dans la plupart des cas couverts par un permis de construire.
Quelles études préalables sont obligatoires ?
Le choix de la fondation ne se fait pas à l’œil. Avant de couler quoi que ce soit, il y a des étapes à respecter.
L’étude géotechnique G2
Une étude géotechnique (mission G2) est obligatoire pour tout mur de soutènement sur terrain à risque, et fortement recommandée dans tous les autres cas. Cette mission comprend des sondages, des analyses de sol et un rapport avec les paramètres de calcul : cohésion, angle de frottement interne, portance.
Un géotechnicien comme ceux du groupe Fondasol ou d’Apave réalise cette mission. Le coût oscille entre 1 500 et 4 000 euros selon la complexité du site. C’est de l’argent bien dépensé : une fondation ratée coûte dix fois plus cher à reprendre.
La vérification au Plan Local d’Urbanisme
Avant de démarrer le remblai et terrassement, consulte le Plan Local d’Urbanisme (PLU) de ta commune. Certains PLU imposent des règles sur la hauteur maximale des murs de soutènement, les matériaux autorisés ou les distances aux limites de propriété. Un mur de 2 m en zone pavillonnaire réglementée peut nécessiter un permis de construire ou une déclaration préalable.
J’ai vu des particuliers démolir un mur fini parce qu’ils avaient ignoré cette vérification. Vérifie avant de commander la première toupie !
- Consulte le service urbanisme de ta mairie pour le PLU applicable
- Demande une étude géotechnique dès que le sol est argileux ou en pente
- Fais intervenir un bureau d’études structure pour tout mur de plus de 2 m
- Vérifie les risques de glissement de terrain sur le site Géorisques du BRGM
Comment réaliser la fondation étape par étape ?
Les études sont faites, les autorisations obtenues. Voici comment j’exécute la fondation sur le terrain.

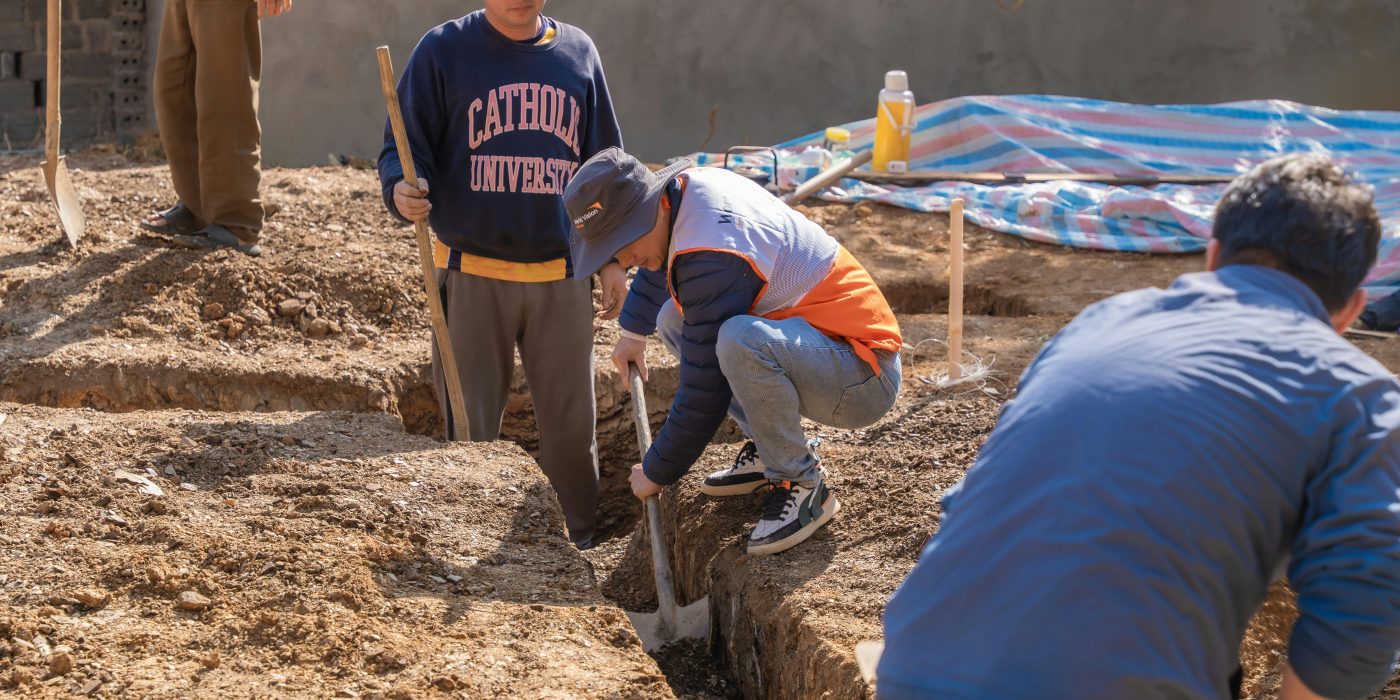

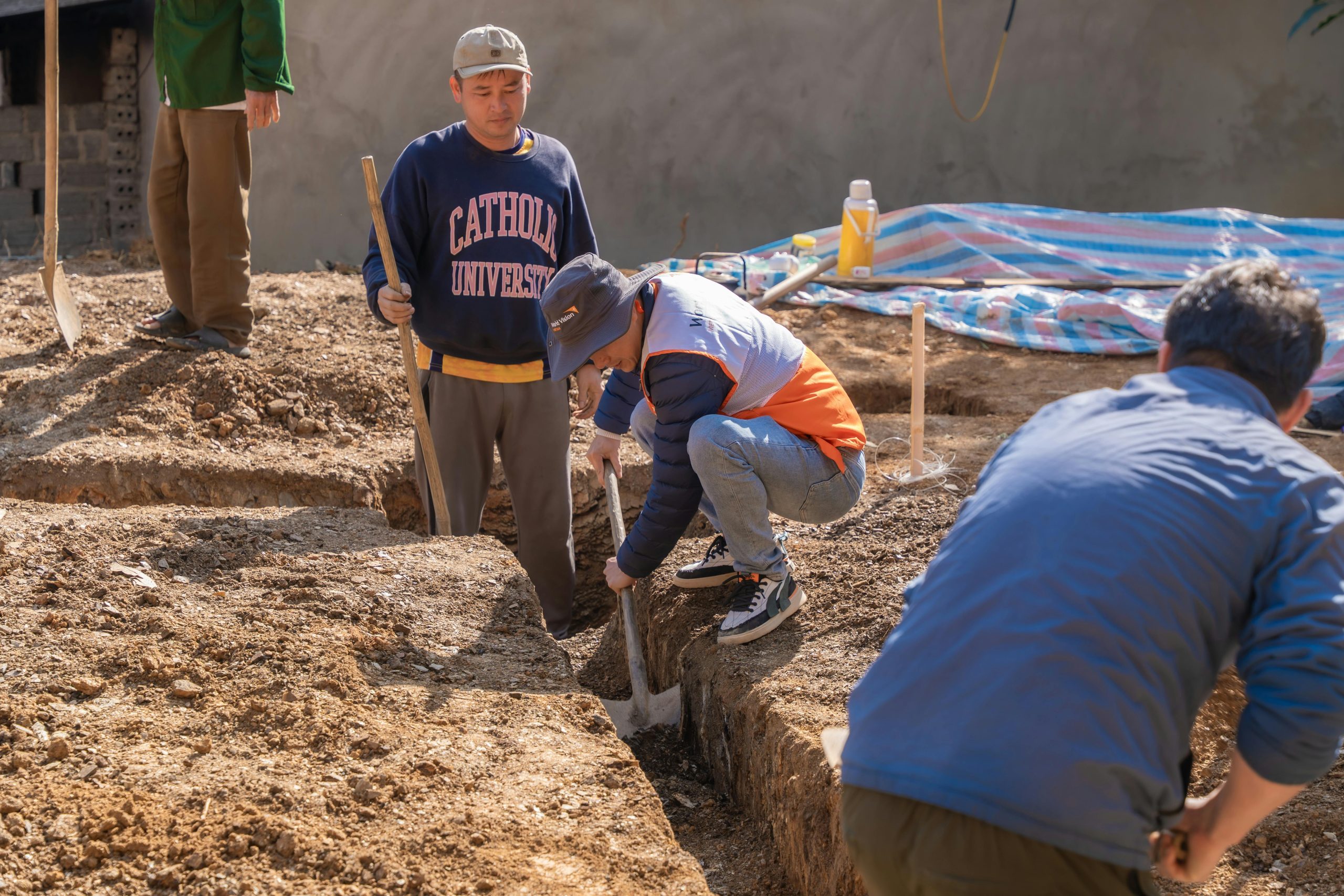

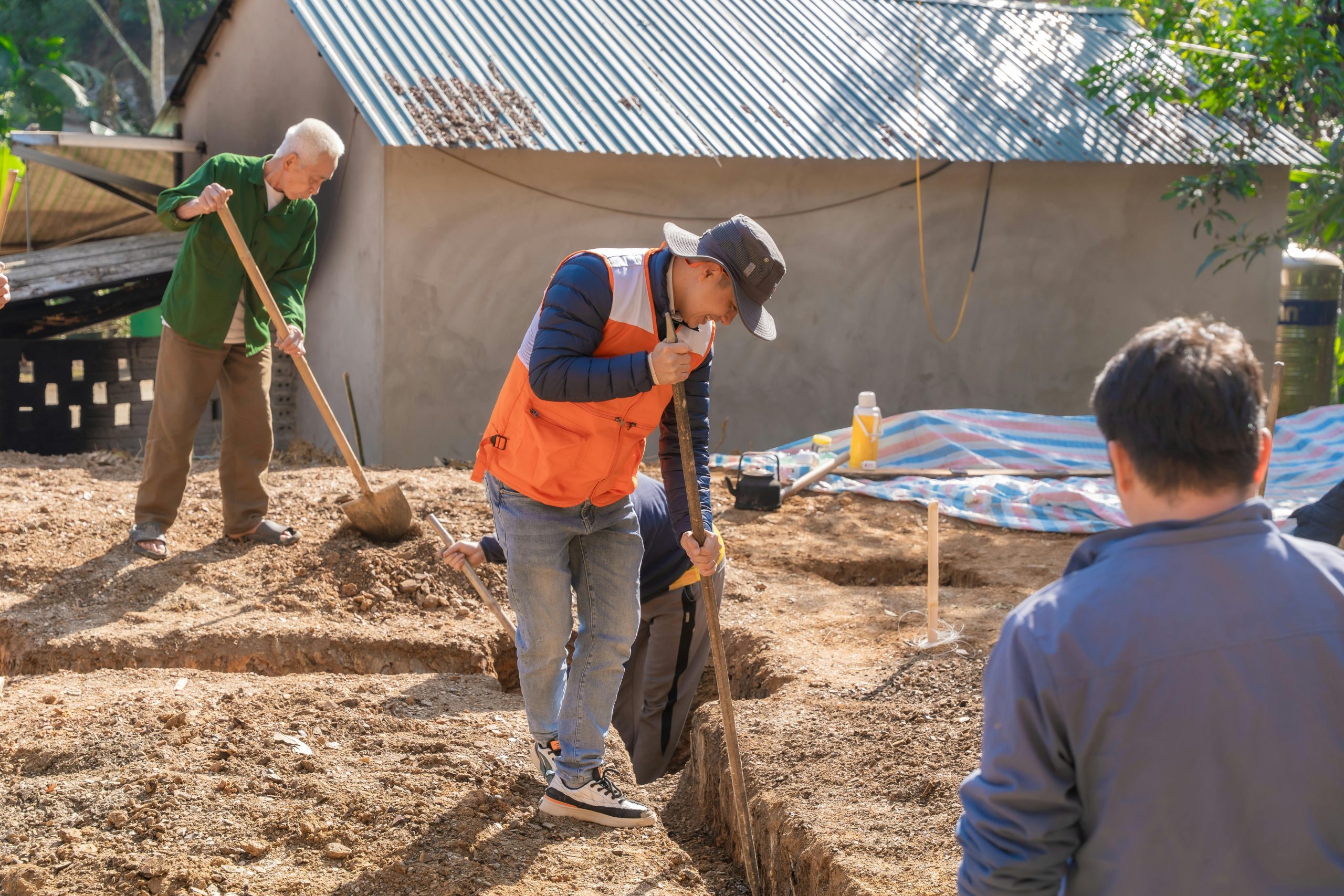

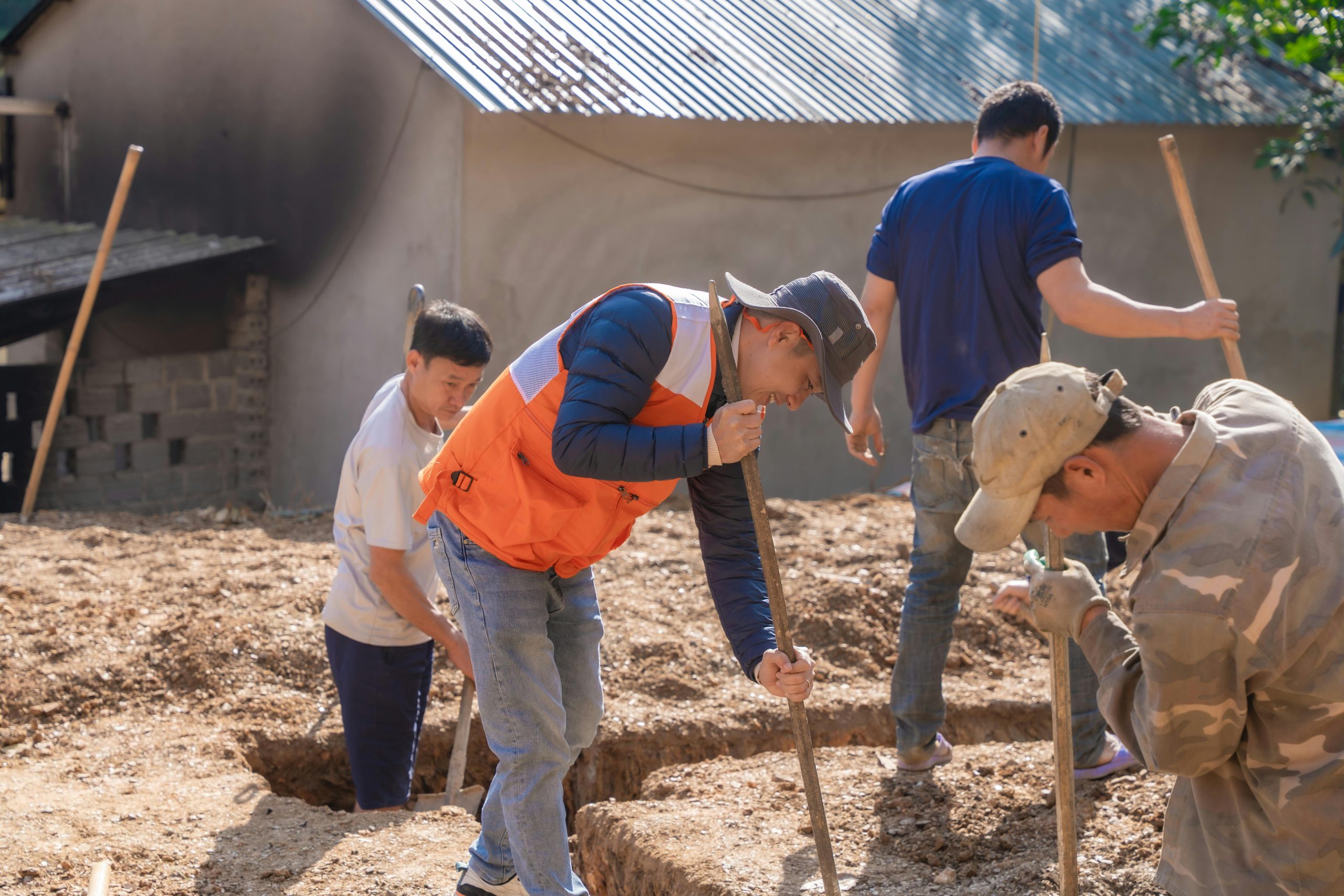

Le terrassement et la mise en fouille
Le terrassement doit descendre jusqu’à la profondeur hors gel et jusqu’à un sol porteur vérifié. Ne te contente pas d’atteindre la profondeur réglementaire si le sol est meuble ou remblayé en dessous : creuse encore. Cale la profondeur sur les résultats de l’étude géotechnique.
Installe une nappe géotextile anti-contaminant entre le sol naturel et le grave de fondation si le sol est argileux. Ce tissu filtrant empêche les fines argileuses de remonter dans le béton et de dégrader la portance sur le long terme.
Le ferraillage et le coulage
Le ferraillage et coffrage de la semelle suit les plans du bureau d’études. En l’absence de plan, une semelle filante classique intègre au minimum deux lits de barres HA 12 espacées de 20 cm, avec des épingles HA 8 tous les 30 cm. L’enrobage minimal est de 5 cm côté sol.
Coule le béton de propreté en premier (dosage C12/15). Puis positionne les armatures sur des cales plastiques. Puis coule le béton structurel (C25/30 minimum pour une fondation exposée). Ne vibre pas trop longtemps : le risque de ségrégation est réel !
✅ Le béton C25/30 correspond à une résistance caractéristique de 25 MPa à 28 jours. C’est le minimum recommandé par l’Eurocode 2 pour les ouvrages de soutènement en contact avec le sol et exposés aux cycles gel/dégel.
Le drainage : une fondation sans eau, c’est une fondation qui dure
Le ferraillage est coulé, le mur monte. Mais sans drainage, tout ce travail peut être réduit à néant.
L’eau qui s’accumule derrière un mur de soutènement multiplie la poussée des terres par deux ou trois. Un sol saturé développe une pression hydrostatique qui s’ajoute à la pression des terres sèches. C’est souvent ça qui fait tomber les murs – pas la charge initiale, mais l’eau des hivers pluvieux.
Installe des drainage et barbacanes systématiquement. Les barbacanes sont des trous traversants dans le mur (diamètre 10 cm minimum, espacement 2 à 3 m) qui permettent l’évacuation de l’eau. Derrière le mur, positionne un drain agricole PVC annelé en pied de fondation, enrobé dans du gravier propre et protégé par une nappe géotextile. Sans ça, tu construis une piscine.
| Hauteur du mur | Type de fondation recommandé | Étude obligatoire |
|---|---|---|
| Moins de 1 m | Semelle filante béton armé simple | Recommandée si sol argileux |
| 1 à 2 m | Semelle filante armée renforcée | Étude géotechnique G2 conseillée |
| Plus de 2 m | Mur en T inversé / cantilever | Bureau d’études structure obligatoire |
Le retrait-gonflement des argiles aggrave encore la situation sur les sols concernés. En période sèche, l’argile se rétracte et crée des vides sous la fondation. En période humide, elle gonfle et pousse. Ce cycle fragilise les semelles non armées en quelques années. Sur ces terrains, augmente la profondeur d’ancrage et ajoute des armatures de repartition dans la semelle.
Respecte ces règles et ta fondation pour mur de soutènement tiendra des décennies : drainage en pied de fouille, béton de propreté avant ferraillage, ancrage hors gel, et bureau d’études pour tout ouvrage de plus de 2 m. Ce sont les quatre points non négociables. Appelle un géotechnicien avant de creuser – c’est le meilleur investissement du chantier.
