Brancher un néon LED : le bon câblage, étape par étape

Un tube fluorescent T8 standard consomme presque deux fois et demi plus qu’un tube LED équivalent, pour un éclairage comparable. C’est ce seul chiffre qui justifie, la plupart du temps, de remplacer un vieux néon plutôt que de le réparer une fois de plus.

Sur les chantiers de rénovation où j’interviens, cette question du branchement revient sans cesse dès qu’un garage, un atelier ou une buanderie reçoit enfin un point lumineux correct. Je vous propose la méthode que j’applique réellement, dans l’ordre, sans raccourci dangereux.

La bonne méthode pour brancher un néon selon son ballast

Avant de toucher un seul fil, coupez le disjoncteur du circuit concerné, jamais seulement l’interrupteur mural. Ouvrez ensuite la réglette : la réponse à votre question se trouve à l’intérieur. Si vous trouvez un tube démarreur cylindrique à côté du tube principal, vous avez affaire à un starter classique associé à un ballast électromagnétique. Si la réglette contient un petit boîtier plat sans starter visible, un ballast électronique pilote déjà le tube.

Repérez ensuite les trois fils qui arrivent sur le bornier : le marron ou le rouge porte la phase, le bleu le neutre, le vert et jaune la terre quand la réglette en reçoit une. Photographiez ce câblage avant de débrancher quoi que ce soit, vous gagnerez du temps si le doute s’installe une fois le tube LED en main.

Pour un tube LED mono-alimentation, vous câblez la phase et le neutre d’un seul côté, l’autre côté ne recevant aucun courant. Pour un tube bi-alimentation, la phase arrive d’un côté et le neutre de l’autre : les deux extrémités travaillent. Repérez toujours cette information sur l’emballage du tube avant de sortir la pince à dénuder, car brancher un tube mono comme un tube bi grille son driver interne dès la mise sous tension.

Faut-il retirer le starter avant de brancher un tube LED ?

Oui, dans la grande majorité des cas. Un tube LED n’a besoin ni du starter ni du ballast électromagnétique d’origine : il intègre son propre driver. Laisser le starter en place empêche souvent l’allumage, ou provoque un clignotement gênant. Retirez-le et reliez directement les deux bornes qu’il occupait, sans autre composant entre elles.

Cette règle change avec un ballast électronique récent : certains modèles fonctionnent encore avec un tube LED dit rétrofit, d’autres non. Le fabricant du tube précise toujours ce point sur sa fiche technique, en général dans un tableau de compatibilité. Dans le doute, le branchement direct vous garantit un résultat : il fonctionne avec tous les tubes LED du marché, sans exception connue à ce jour.

⚠️ L’erreur la plus fréquente consiste à brancher un tube LED sur un ballast électromagnétique sans le retirer. Le tube clignote quelques secondes puis meurt, et le ballast peut griller avec lui.

Les étapes pour remplacer un tube fluorescent par un tube LED

Voici la séquence que je respecte, dans cet ordre, sur chaque réglette :

• Coupez le disjoncteur, puis vérifiez l’absence de tension avec un testeur avant de toucher un fil.
• Retirez le tube fluorescent et le starter, en notant leur emplacement d’origine.
• Déconnectez le ballast électromagnétique s’il y en a un, puis reliez phase et neutre en direct selon le schéma du tube LED.

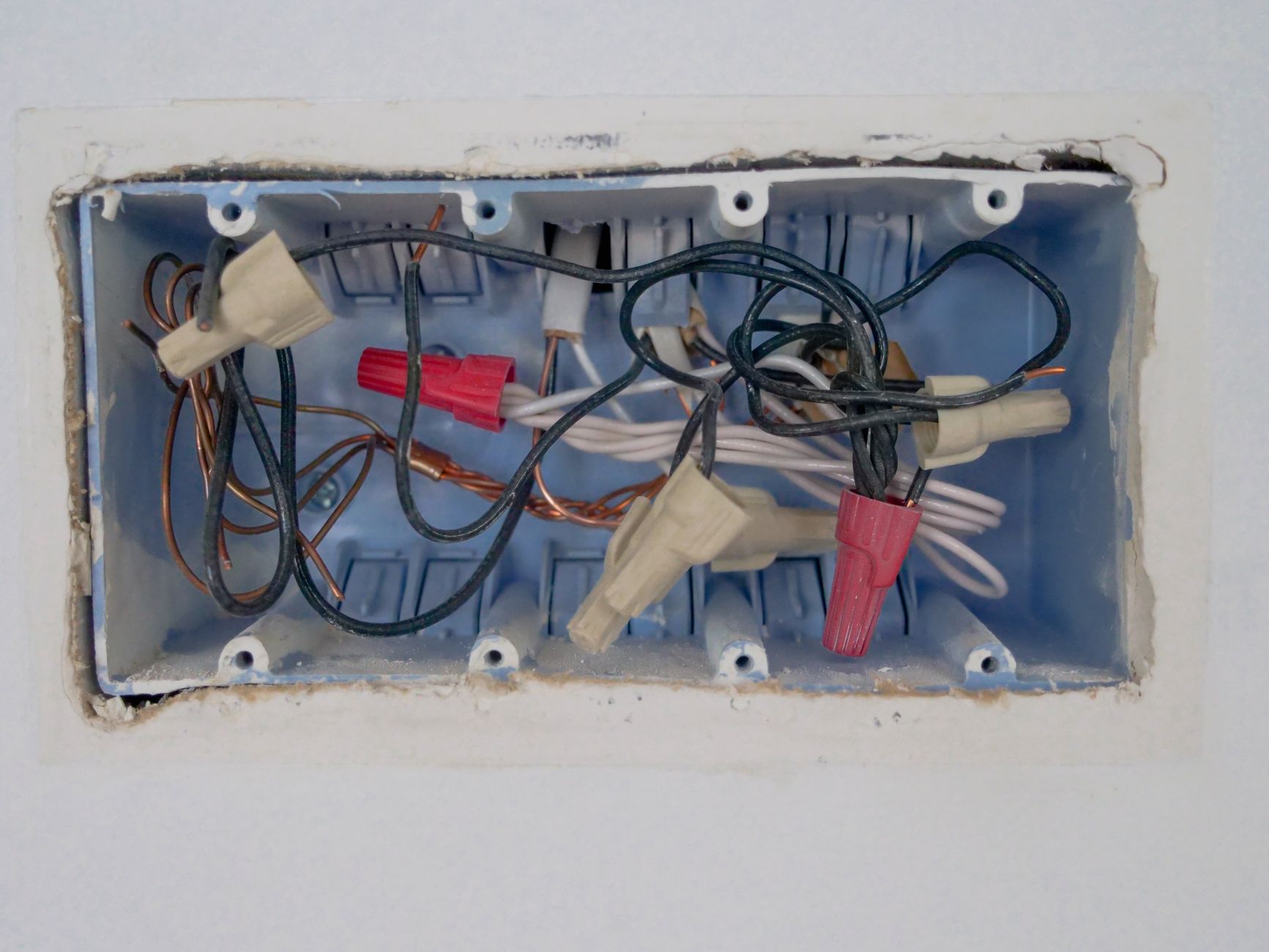

• Isolez chaque jonction avec une borne Wago ou un domino, jamais avec du ruban isolant seul.
• Remettez le disjoncteur, testez, puis refermez la réglette une fois l’allumage confirmé.

Pour cette opération, prévoyez un tournevis testeur de tension, une pince à dénuder et deux ou trois bornes de connexion : vous n’avez besoin d’aucun outillage électricien spécialisé pour ce chantier. Deux vis suffisent généralement à ouvrir le capot d’une réglette murale. Si le circuit d’éclairage passe par un contacteur, vérifiez aussi son état pendant que la réglette est ouverte : c’est souvent l’occasion de régler un problème voisin en une seule intervention.

Quelle réglette choisir pour un tube LED de remplacement ?

Trois options s’offrent à vous une fois le vieux tube déconnecté. Le tableau suivant résume ce qui les distingue vraiment, au-delà du prix affiché en magasin.

La réglette LED intégrée neuve séduit surtout quand l’ancienne est corrodée ou fendue : dans ce cas, la remplacer entièrement coûte rarement plus cher que rafistoler un boîtier fatigué, souvent une vingtaine d’euros pour un modèle une place. Pour un usage courant, comme un schéma électrique de guirlande LED à trois fils déjà posé ailleurs dans la maison, le principe de branchement direct ne change pas.

Vérifiez d’abord la tension disponible : votre installation doit délivrer du 220 V stable avant de câbler quoi que ce soit, un multimètre bon marché suffit pour ce contrôle. Un écart de tension répété abîme aussi bien un vieux ballast qu’un driver LED neuf, alors autant en avoir le cœur net avant d’acheter le matériel.

Pourquoi le tube LED gagne face au néon fluorescent classique

Le vocabulaire mérite d’être précisé ici : dans le langage courant, un néon désigne presque toujours un tube fluorescent, jamais un vrai tube au gaz néon utilisé en enseigne lumineuse. Cette confusion n’empêche pas le constat énergétique d’être net.

Selon les communications de l’ADEME, passer du tube fluorescent au tube LED réduit la consommation électrique d’environ 50 % pour un éclairage équivalent. Sur un usage quotidien de plusieurs heures dans un garage ou un atelier, l’écart se voit vite sur la facture, un peu comme pour la consommation électrique réelle d’un gros appareil ménager que vous laissez tourner chaque jour. La durée de vie joue aussi en faveur de la LED : moins de changements de tube, moins de manipulation du câblage, moins de risques à répétition.

Le tube fluorescent chauffe nettement plus que son équivalent LED, surtout après plusieurs heures d’allumage continu. Vous le remarquez tout de suite en posant la main près du culot : une réglette LED chauffe à peine, là où l’ancienne devient franchement chaude, ce qui limite aussi le risque de dilatation du plastique autour du culot avec le temps.

UFC-Que Choisir a toutefois nuancé l’argument de la longévité dans ses tests comparatifs : certains tubes LED d’entrée de gamme n’atteignent pas la durée annoncée par le fabricant. Je vous conseille donc de privilégier une marque reconnue plutôt que le tube le moins cher du rayon, surtout pour un point lumineux difficile d’accès.

💡 Notez le diamètre du tube en le démontant, T8 pour 26 mm ou T5 pour 16 mm : un tube LED du mauvais diamètre ne tient pas dans la réglette, même avec le bon culot.

Quelles précautions respecter avant de couper le courant ?

L’INRS rappelle, dans ses recommandations sur le risque électrique, de toujours vérifier l’absence de tension avec un outil adapté avant de toucher des conducteurs dénudés, même sur un circuit supposé coupé. Cette vérification prend trente secondes et évite l’accident bête.

La norme NF C 15-100, dont la dernière grande révision date de 2002 avec des amendements jusqu’en 2015, encadre les installations électriques basse tension des logements. Elle ne vous oblige pas à faire certifier chaque remplacement de tube par un professionnel, mais elle s’applique dès que vous touchez au câblage fixe d’un circuit d’éclairage. Pour une réglette existante en bon état, vous pouvez gérer le remplacement d’un tube vous-même. Pour une installation ancienne, un tableau non conforme ou plusieurs circuits à revoir, faites appel à un électricien qualifié : c’est lui qui pourra, si besoin, établir l’attestation Consuel exigée pour une création de circuit.

Ce point mérite votre attention si votre logement date d’avant les années 1990 : le fil de terre manque parfois sur les vieux circuits d’éclairage, et l’isolant des câbles en tissu ou en caoutchouc se craquelle avec les décennies. Si vous constatez ce genre de signe en ouvrant la réglette, arrêtez-vous là : ce n’est plus un remplacement de tube, c’est une remise aux normes qui dépasse le cadre de cet article, un peu comme une installation pensée pour une autre tension électrique que celle de votre réseau actuel.

✅ Bonne pratique : notez sur une étiquette collée dans le tableau électrique la date et le type de tube installé. Le prochain remplacement ira trois fois plus vite.
